Handhabung

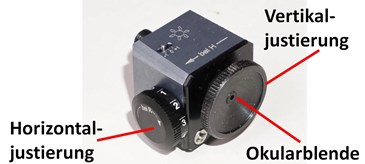

Der Diopter verfügt über zwei Stellräder. Seitlich links am Gehäuse ist das Stellrad für die horizontale Justierung angeordnet. Bei Trefferlage zu weit links wird das Stellrad gegen, bei zu weit rechts im Uhrzeigersinn gedreht.

Das Stellrad für die vertikale Justierung ist das runde Einblick-Okular an der Hinterseite des Diopters. Bei Trefferlage zu hoch wird das Stellrad gegen, bei zu tief im Uhrzeigersinn verdreht. Das Einblick-Okular nimmt mittig eine Blende auf. Diese kann gegen Lochblenden unterschiedlicher Durchmesser (1 – 1,6 mm) mit Hilfe eines Innensechskantschlüssels ausgetauscht werden.
